BL系列高效板式密閉過濾機（簡稱自動排渣過濾機）是一種高效、節能、密閉操作的精密澄清過濾設備，適用于色拉油、毛油、石油、樹脂、食品、制藥、聚醚、環保水處理等行業。該產品設計結構獨特，體積小，過濾效率高、濾液透明度和細度好，無物料消耗，不消耗濾紙，濾布或紙芯，而只消耗少量的助濾劑，因而過濾成本很低，設備操作、維護、清理方便。
主要結構及工作原理：
BL系列高效板式密閉過濾機主要是由過濾器主機和混合擄、輸送泵、管道、閥門、電氣控制等一些輔助設備組成一個完整的過濾系統，其過濾工藝需視被過濾介質而定。

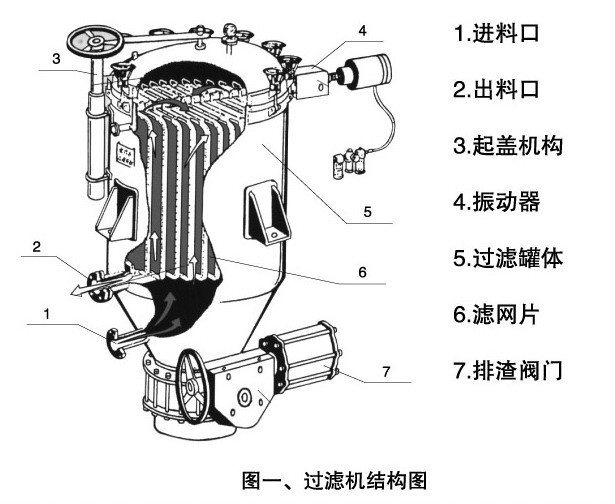

過濾器主體是由濾槽、濾網片，起蓋機構、自動排渣裝置等組成。助濾劑在混合缸中與物料混合后，通過輸泵在濾網片上形成餅層，一旦達到穩定的濾餅層后，細小的助濾料顆粒可提供無數的細微通道，困助懸浮的雜物，但也容許清澈的液體通過，不會有所堵塞，這樣物料就通過濾餅層進行實際過濾。濾網片是由多層不銹鋼網組成，安裝在中心集料管上，裝拆清理十分方便。
過濾機組：
該機過濾機主機與混合缸、輸送泵、管道、閥門、電氣控制等一些輔助設備組成一個完整的過濾系統。其過濾工藝需視被過濾介質而定。
適用行業：
油脂：原油、漂土、氫化油、冬化油、硬脂、脂肪酸等。
石油化工產品：柴油、潤滑油、石蠟、礦物油產品等。
飲料：啤酒、果汁、酒類、牛奶等。
有機化學品：各種有機酸、醇、苯、醛等。
油漆和清漆：樹脂類、清漆、染料、真漆等。
無機化學品：溴水、氰化鉀、氟石等。
食品：明膠、醋、淀粉、糖汁、甜水等。
醫藥：雙氧水、維生素等。
礦產：煤屑、煤渣等。
其它：空氣、水的凈化等。
高效板式密閉過濾機主要規格參數：
|
型號 |
過濾 |
濾餅 |
處理能力(T/h) |
工作壓力(MPa) |
工作 |
過濾缸 |
主機 |
|||
|
油脂 |
樹脂 |
飲料 |
額定 |
設計 |
||||||
|
BSGL-2 |
2 |
30 |
0.4-0.6 |
1-1.5 |
1-3 |
0.1-0.4 |
0.5 |
≤150 |
120 |
300 |
|
BSGL-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
250 |
400 |
|||
|
BSGL-7 |
7 |
105 |
1-1.8 |
3-6 |
4-7 |
420 |
600 |
|||
|
BSGL-10 |
10 |
150 |
1.6-3 |
5-8 |
6-9 |
800 |
900 |
|||
|
BSGL-12 |
12 |
240 |
2-4 |
6-9 |
8-11 |
1000 |
1100 |
|||
|
BSGL-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
1300 |
1300 |
|||
|
BSGL-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
1680 |
1700 |
|||
|
BSGL-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
1900 |
2000 |
|||
|
BSGL-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
2300 |
2500 |
|||
|
BSGL-36 |
36 |
720 |
7-9 |
16-27 |
23-30 |
2650 |
3000 |
|||
|
BSGL-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
2900 |
3200 |
|||
|
BSGL-45 |
45 |
900 |
9-13 |
24-39 |
36-44 |
3200 |
3500 |
|||
|
BSGL-52 |
52 |
1040 |
10-15 |
27-45 |
42-51 |
3800 |
4000 |
|||
|
BSGL-60 |
62 |
1200 |
11-17 |
30-52 |
48-60 |
4500 |
4500 |
|||
|
BSGL-70 |
70 |
1400 |
12-19 |
36-60 |
56-68 |
5800 |
5500 |
|||
|
BSGL-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
7200 |
6000 |
|||
|
BSGL-90 |
90 |
1800 |
14-23 |
43-72 |
68-82 |
7700 |
6500 |
|||
過濾機主機外形及安裝尺寸：
|
型號 |
筒體直徑 |
濾片間距 |
進出口 |
溢流口 |
排渣口 |
高度 |
占地面積 |
|
BSGL-2 |
φ400 |
50 |
DN25 |
DN25 |
DN50 |
1550 |
620×600 |
|
BSGL-4 |
φ500 |
50 |
DN40 |
DN25 |
DN50 |
1800 |
770×740 |
|
BSGL-7 |
φ600 |
50 |
DN40 |
DN25 |
DN250 |
2200 |
1310×1000 |
|
BSGL-10 |
φ800 |
70 |
DN50 |
DN25 |
DN300 |
2400 |
1510×1060 |
|
BSGL-12 |
φ900 |
70 |
DN50 |
DN40 |
DN400 |
2500 |
1610×1250 |
|
BSGL-15 |
φ1000 |
70 |
DN50 |
DN40 |
DN500 |
2650 |
1710×1350 |
|
BSGL-20 |
φ1000 |
70 |
DN50 |
DN40 |
DN500 |
2950 |
1710×1350 |
|
BSGL-25 |
φ1100 |
70 |
DN50 |
DN40 |
DN500 |
3020 |
1810×1430 |
|
BSGL-30 |
φ1200 |
70 |
DN50 |
DN40 |
DN500 |
3150 |
2030×1550 |
|
BSGL-36 |
φ1200 |
70 |
DN65 |
DN50 |
DN500 |
3250 |
2030×1550 |
|
BSGL-40 |
φ1300 |
70 |
DN65 |
DN50 |
DN600 |
3350 |
2130×1560 |
|
BSGL-45 |
φ1300 |
70 |
DN65 |
DN50 |
DN600 |
3550 |
2130×1560 |
|
BSGL-52 |
φ1400 |
75 |
DN80 |
DN50 |
DN600 |
3670 |
2230×1650 |
|
BSGL-60 |
φ1500 |
75 |
DN80 |
DN50 |
DN600 |
3810 |
2310×1750 |
|
BSGL-70 |
φ1600 |
80 |
DN80 |
DN50 |
DN700 |
4500 |
3050×1950 |
|
BSGL-80 |
φ1750 |
80 |
DN80 |
DN50 |
DN700 |
4500 |
3210×2100 |
|
BSGL-90 |
φ1850 |
80 |
DN80 |
DN50 |
DN700 |
4650 |
3300×2200 |
提示：以上系列產品概要介紹，具體選型需綜合考慮多方面因素，請與我公司技術部工程師聯系，獲取專業建議與詳細產品資料。
