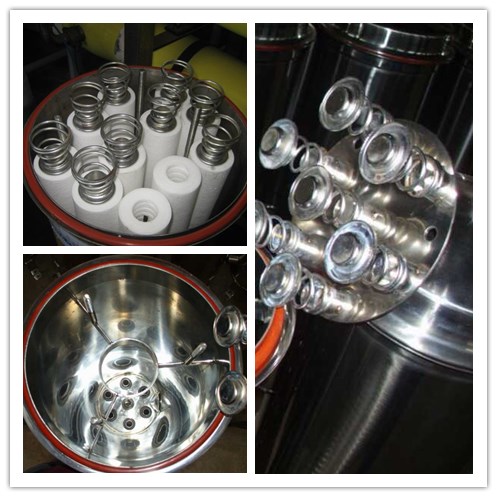

不銹鋼保安過濾器又名濾芯式液體過濾器是一種新型多功能過濾器，它由兩部分組成：濾器和濾芯。已被廣泛應用于水、油、油漆等液體凈化和機械、冶金、化工、紡織、印染、電鍍、醫藥、食品等行業中的固液分離。
待過濾液體由濾器進口壓入，經濾芯自外向里透過濾層而被過濾成清澄液體，然后經出口排出。雜質被截留在濾芯的深層及表面，從而液體被達到過濾的目的。
1． 待過濾液體進口
2． 清澄液體排出口
3． 排液（污）口過濾器的大小、結構和濾芯的尺寸取決于設計流量、過濾液體的介質特性。過濾器的材質均為優質不銹鋼，結構合理，不但體積小、成本低、流量大、而且檢修、換芯、裝配方便，過濾精度為0.5-100um,流量為0.5-200m3/h。也可跟據用戶需求制作不同尺寸規格的產品。
不銹鋼保安過濾器主要技術參數：
過濾精度：0.1-100um；
處理流量：0.5-200m2/h；
工作壓力：0.4-10MPa；
工作溫度：80-120 °C；
濾芯數量：1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯...50芯等；
濾芯長度：10mm、20mm、30mm、40mm 英寸；
密封材質：丁晴橡膠、三元乙丙橡膠、氟橡膠；
產品特點：
工作原理是一種壓力式過濾裝置。在密閉筒體內，是根據不同行業需求采用不同材質濾芯作為過濾元件，垂直裝在濾板上組成，原液由進料口流入筒體，經過每一支濾芯由外向內排出，微小雜質顆粒被攔截在濾芯表面。設計結構獨特，整個過程操作高效、節能、密閉操作、精密澄清的固液分離設備，裝卸濾芯十分方便，濾筒清洗方便簡單。
適用行業：
精細化工、水處理系統、飲料用水、生活用水、超純水設備保安系統以及油田注水，化學藥液，電鍍液等造紙、汽車工業、電子、石油化工、醫藥、機械加工、涂料、食品飲料等。
不銹鋼保安過濾器主要選型參數：
|
理論流量 |
裝配濾芯 |
進出口管 |
連接 |
外形尺寸參考 |
|||||||
|
t/h |
根數 |
長度 |
外徑 |
方式 |
規格 |
A |
B |
C |
D |
E |
|
|
0.3-0.5 |
1 |
10" |
25 |
快裝 |
Φ50.5 |
600 |
400 |
80 |
100 |
220 |
|
|
0.5-1 |
20" |
800 |
650 |
||||||||
|
1-1.5 |
30" |
1050 |
900 |
||||||||
|
1-1.5 |
3 |
10" |
32 |
快裝 |
Φ50.5 |
650 |
450 |
120 |
200 |
320 |
|
|
1.5-3 |
20" |
900 |
700 |
||||||||
|
2.5-4.5 |
30" |
34 |
1150 |
950 |
|||||||
|
1.5-2.5 |
5 |
10" |
32 |
快裝 |
Φ50.5 |
650 |
450 |
120 |
220 |
350 |
|
|
3-5 |
20" |
900 |
700 |
||||||||
|
4.5-7.5 |
30" |
38 |
1150 |
950 |
|||||||
|
5-7 |
7 |
10" |
38 |
快裝 螺紋 法蘭 |
Φ50.5 |
950 |
700 |
150 |
250 |
400 |
|
|
6-10 |
20" |
48 |
1200 |
950 |
|||||||
|
8-14 |
30" |
1450 |
1200 |
||||||||
|
6-8 |
9 |
20" |
48 |
快裝 螺紋 法蘭 |
Φ64 |
1000 |
700 |
150 |
300 |
450 |
|
|
8-12 |
30" |
1250 |
950 |
||||||||
|
12-15 |
40" |
1500 |
1200 |
||||||||
|
6-12 |
12 |
20" |
48 |
快裝 螺紋 法蘭 |
Φ64 |
1100 |
800 |
200 |
350 |
500 |
|
|
12-18 |
30" |
57 |
1350 |
1050 |
|||||||
|
16-24 |
40" |
1600 |
1300 |
||||||||
|
8-15 |
15 |
20" |
76 |
螺紋 法蘭 |
G2.5" |
1100 |
800 |
200 |
400 |
550 |
|
|
18-25 |
30" |
1350 |
1050 |
||||||||
|
20-30 |
40" |
1600 |
1300 |
||||||||
|
12-21 |
21 |
20" |
89 |
螺紋 法蘭 |
G3" |
1150 |
800 |
200 |
450 |
600 |
|
|
21-31 |
30" |
1400 |
1100 |
||||||||
|
27-42 |
40" |
1650 |
1300 |
||||||||
|
37-50 |
25 |
30" |
89 |
螺紋 法蘭 |
G3" |
1650 |
1050 |
300 |
450 |
600 |
|
|
40" |
89 |
2050 |
1200 |
350 |
450 |
600 |
|||||
|
45 |
30 |
30" |
108 |
螺紋 法蘭 |
4" |
1800 |
1050 |
500 |
650 |
||
|
60 |
40" |
2150 |
1200 |
||||||||
|
60 |
40 |
30" |
133 |
法蘭 |
5" |
1900 |
1050 |
600 |
750 |
||
|
80 |
40 |
40" |
133 |
法蘭 |
5" |
2150 |
1200 |
600 |
750 |
||
|
75 |
50 |
30" |
159 |
法蘭 |
6" |
1950 |
1050 |
700 |
850 |
||
|
100 |
50 |
40" |
159 |
法蘭 |
6" |
2200 |
1200 |
700 |
|||
|
97 |
65 |
30" |
159 |
法蘭 |
6" |
2000 |
1200 |
800 |
950 |
||
|
130 |
65 |
40" |
159 |
法蘭 |
6" |
2250 |
1350 |
800 |
950 |
||
|
160 |
80 |
40" |
219 |
法蘭 |
8" |
2350 |
1350 |
900 |
1050 |
||
|
200 |
100 |
40" |
273 |
法蘭 |
10" |
2450 |
1350 |
1000 |
1150 |
||
提示：以上系列產品概要介紹，具體選型需綜合考慮多方面因素，請與我公司技術部工程師聯系，獲取專業建議與詳細產品資料。
