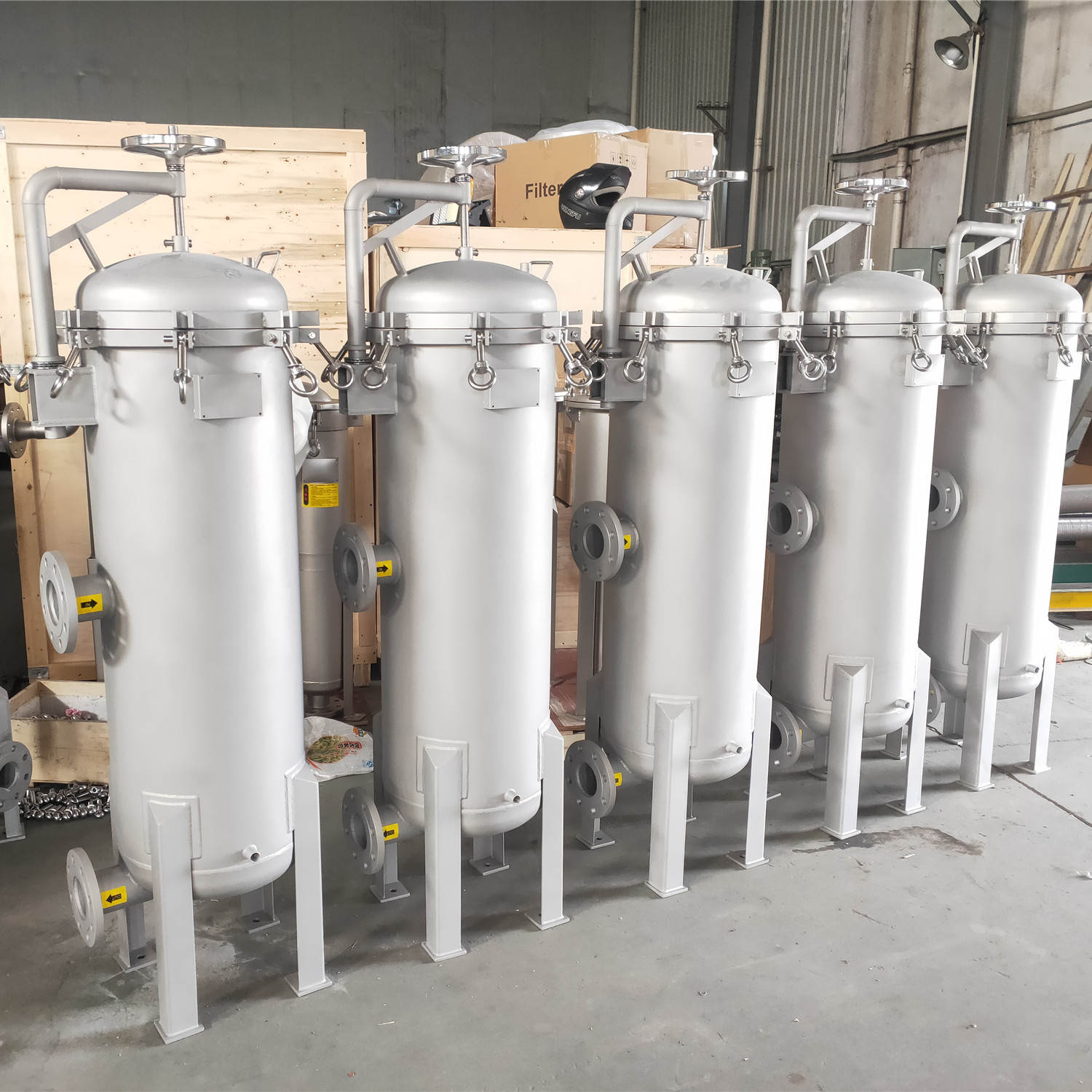

大流量濾芯保安過濾器是一種新型多功能過濾器，它由兩部分組成：濾器和濾芯。已被廣泛應用于水、油、油漆等液體凈化和機械、冶金、化工、紡織、印染、電鍍、醫藥、食品等行業中的固液分離。
大流量濾芯保安過濾器系列采用大流量折疊濾芯，濾芯采用于3M、PALL，PARKER、合眾斯等進口大流量濾芯或國產濾芯，主要用于水處理流 量較大的保安過濾器，清洗過濾，反洗過濾、冷凝液過濾等保安過濾器。待過濾液體由濾器進口壓入，經濾芯自外向里透過濾層而被過濾成清澄液體，然后經出口排出。雜質被截留在濾芯的深層及表面，從而液體被達到過濾的目的。
1． 待過濾液體進口
2． 清澄液體排出口
3． 排液（污）口過濾器的大小、結構和濾芯的尺寸取決于設計流量、過濾液體的介質特性。過濾器的材質均為優質不銹鋼，結構合理，不但體積小、成本低、流量大、而且檢修、換芯、裝配方便，過濾精度為0.5-100um,流量為0.5-500m3/h。也可跟據用戶需求制作不同尺寸規格的產品。
主要技術參數：
過濾精度：0.1-100um；
處理流量：0.5-500m³/h；
工作壓力：0.1-1.0MPa；
工作溫度：5-80°C；
濾芯形式:內壓式（φ152.4* φ 125mm）,外壓式（ φ 165* φ 76mm）；
安裝形式:立式結構，臥式結構；
濾芯尺寸：20英寸，40英寸，60英寸；
密封圈材質：丁晴橡膠、三元乙丙橡膠、氟橡膠；
表面處理方式：亞光，鏡面拋光，可達食品級要求。
大流量濾芯保安過濾器選型技術參數表：
|
型號 |
理論流量m³/h |
濾芯數量（支） |
濾芯規格尺寸 （mm） |
進出口徑 |
筒體直徑（φ） |
|
LDLX-D2X-D400 |
60 |
2 |
φ152x1016 |
DN80 |
400 |
|
LDLX-D3X-D450 |
90 |
3 |
φ152x1016 |
DN100 |
450 |
|
LDLX-D4X-D500 |
120 |
4 |
φ152x1016 |
DN150 |
500 |
|
LDLX-D5X-D550 |
150 |
5 |
φ152x1016 |
DN150 |
550 |
|
LDLX-D6X-D600 |
180 |
6 |
φ152x1016 |
DN150 |
600 |
|
LDLX-D8X-D700 |
240 |
8 |
φ152x1016 |
DN200 |
700 |
|
LDLX-D10X-D800 |
300 |
10 |
φ152x1016 |
DN200 |
800 |
|
LDLX-D12X-D900 |
360 |
12 |
φ152x1016 |
DN250 |
900 |
|
LDLX-D15X-D1000 |
450 |
15 |
φ152x1016 |
DN250 |
1000 |
|
LDLX-D17X-D1200 |
510 |
17 |
φ152x1016 |
DN250 |
1200 |
提示：以上系列產品概要介紹，具體選型需綜合考慮多方面因素，請與我公司技術部工程師聯系，獲取專業建議與詳細產品資料。
