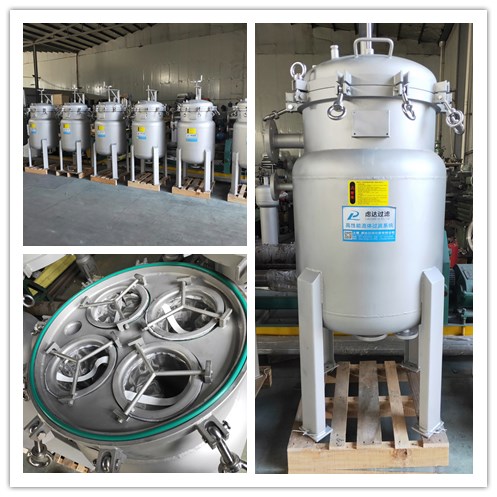

保溫夾套袋式過濾器的設計結構主要有雙層夾套或者三層夾套,雙層夾套筒體為筒體外面焊接增加一層殼體保溫夾套,外層夾套有進出口,或者內置保溫棉進行保溫,進出口方向可根據客戶現場管道要求設計,夾套內夾層的工作原理;夾套內可以通入水蒸汽、熱水或導熱油進行熱循環或冷循環,以保持或提高過濾器筒內流體的溫度或恒溫,防止流體因溫度下降結晶、凝固,提高粘性液體的過濾速度,為滿足下一道工序對溫度的要求。另外可根據過濾工況的不同,選擇不同的材料(Q235優質碳鋼,不銹鋼SUS304,不銹鋼SUS316L)等特殊材料;制作要求及內部結構不同的保溫袋式過濾器。
DL系列袋式過濾器濾袋型號說明:
LD -1P1S:用于標準長度濾袋,過濾面積01#(0.25m2)-ф180*440mm/Φ 7”*17”mm英寸。
LD -1P2S:用于雙倍標準長度濾袋,過濾面積02#(0.5m2)-ф180*810/Φ 7”*32” mm英寸。
濾袋材質:無紡布濾袋;PP聚丙烯濾袋、PE聚酯濾袋、PTFE聚四氟乙烯濾袋、多層高精度濾袋、丙綸無紡布濾袋,絲網濾袋;尼龍網濾袋、不銹鋼過濾網濾袋,特種濾袋;濾油袋、吸油袋、活性炭濾袋、不銹鋼燒結網、多層高精度燒結網。
注:選型時根據過濾溫度不同,選擇濾袋材質。不同的過濾精度,取決于不同精度的過濾袋。 由于液體介質進入濾器后是從濾袋頂端流入,使得液體可均勻分布在整個濾袋的過濾表面,令整個層面中的流體分布基本恒定一致,紊流的負面影響小,過濾效果好。
保溫夾套袋式過濾器規格選型參數表:
型號(材質Q235/SUS304/SUS316) |
濾袋編號 |
濾袋數量 |
過濾面積(m2) |
進出口徑 |
設計壓力 |
設計流量m3/h |
過濾精度 |
LDDLJ-1P1S-DN50-S304 |
1/2 |
1 |
0.25 |
ф25-100 |
1.0/1.6mpa |
20 |
0.2-1000 |
LDDLJ-1P2S-DN50-S304 |
1/2 |
1 |
0.5 |
ф25-100 |
1.0/1.6mpa |
40 |
0.2-1000 |
LDDLJ-1P3S-DN50-S304 |
1/2 |
1 |
0.09 |
ф25-50 |
1.0/1.6mpa |
6 |
0.2-1000 |
LDDLJ-1P4S-DN50-S304 |
1/2 |
1 |
0.16 |
ф25-50 |
1.0/1.6mpa |
12 |
0.2-1000 |
LDDLJ-2P2S-DN50-S304 |
1/2 |
2 |
1.0 |
ф65 |
1.0/1.6mpa |
80 |
0.2-1000 |
LDDLJ-3P2S-DN50-S304 |
1/2 |
3 |
1.5 |
ф80 |
1.0/1.6mpa |
120 |
0.2-1000 |
LDDLJ-4P2S-DN50-S304 |
1/2 |
4 |
2.0 |
ф100 |
1.0/1.6mpa |
160 |
0.2-1000 |
LDDLJ-5P2S-DN50-S304 |
1/2 |
5 |
2.5 |
ф150 |
1.0/1.6mpa |
200 |
0.2-1000 |
LDDLJ-6P2S-DN50-S304 |
1/2 |
6 |
3.0 |
ф200 |
1.0/1.6mpa |
240 |
0.2-1000 |
LDDLJ-7P2S-DN50-S304 |
1/2 |
7 |
3.5 |
ф200 |
1.0/1.6mpa |
280 |
0.2-1000 |
LDDLJ-8P2S-DN50-S304 |
1/2 |
8 |
4.0 |
ф200 |
1.0/1.6mpa |
320 |
0.2-1000 |
LDDLJ-9P2S-DN50-S304 |
1/2 |
9 |
4.5 |
ф250 |
1.0/1.6mpa |
360 |
0.2-1000 |
LDDLJ-10P2S-DN50-S304 |
1/2 |
10 |
5.0 |
ф250 |
1.0/1.6mpa |
400 |
0.2-1000 |
LDDLJ-12P2S-DN50-S304 |
1/2 |
12 |
6.0 |
ф300 |
1.0/1.6mpa |
480 |
0.2-1000 |
LDDLJ-14P2S-DN50-S304 |
1/2 |
14 |
7.0 |
ф300 |
1.0/1.6mpa |
560 |
0.2-1000 |
LDDLJ-16P2S-DN50-S304 |
1/2 |
16 |
8.0 |
ф350 |
1.0/1.6mpa |
640 |
0.2-1000 |
LDDLJ-18P2S-DN50-S304 |
1/2 |
18 |
9.0 |
ф350 |
1.0/1.6mpa |
720 |
0.2-1000 |
LDDLJ-20P2S-DN50-S304 |
1/2 |
20 |
10.0 |
ф350 |
1.0/1.6mpa |
800 |
0.2-1000 |
LDDLJ-22P2S-DN50-S304 |
1/2 |
22 |
11.0 |
ф350 |
1.0/1.6mpa |
880 |
0.2-1000 |
LDDLJ-24P2S-DN50-S304 |
1/2 |
24 |
12.0 |
ф350 |
1.0/1.6mpa |
960 |
0.2-1000 |
注:設計流量是處理水時的參考值,實際流量因流體的粘度、過濾精度、雜質含量和壓差的變化等因素。
